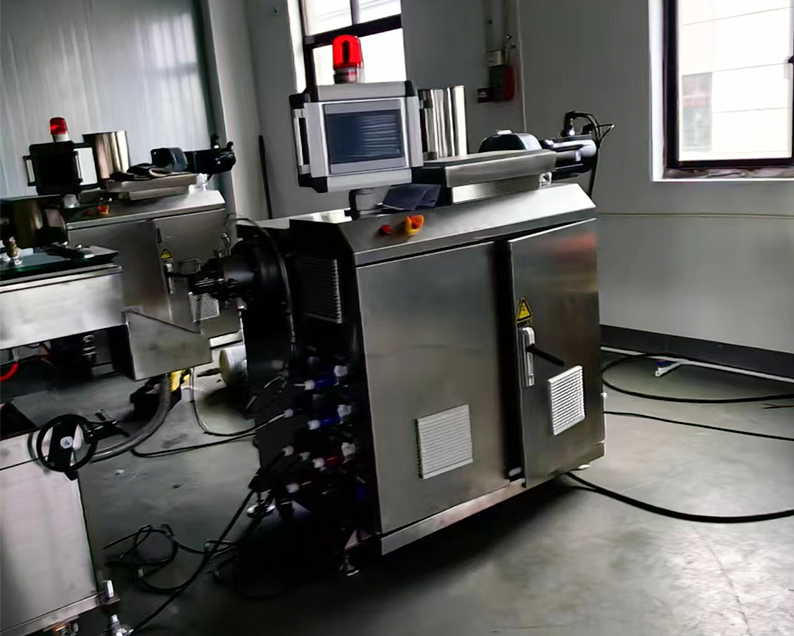

一、调整前的准备工作

在进行间隙调整前，需完成基础准备以确保操作安全与精度，具体包括：

1. 明确间隙标准

• 螺杆与机筒间隙：通常为 0.1~0.5mm（具体取决于螺杆直径，直径越大间隙略大），用于保证物料在螺杆推动下形成有效剪切，同时避免螺杆与机筒直接摩擦。

• 螺杆与螺杆间隙：啮合型双螺杆（如同向旋转）的间隙通常≤0.3mm（确保啮合处的剪切与混合）；非啮合型或异向旋转双螺杆的间隙可稍大（0.5~1mm），以避免干涉。

2. 准备工具与安全措施

• 工具：塞尺（精度 0.01mm）、百分表（带磁力表座）、扭矩扳手、铜棒（避免损伤零件）、垫片（不同厚度，用于微调轴承座）、水平仪（检查设备水平度）。

• 安全措施：断电并锁定电源，确保螺杆完全停止转动；待机筒与螺杆降温至室温（避免烫伤）；清理机筒内残留物料，防止调整时卡滞。

二、核心调整方法

（一）螺杆与机筒之间的径向间隙调整

1. 测量当前间隙
   转动螺杆至不同角度（如 0°、90°、180°），用塞尺插入螺杆螺棱与机筒内壁之间，读取各位置的间隙值，记录最大与最小值，判断是否超出标准范围。若某一位置间隙过大（如超过标准值 50%），则需调整。
2. 调整原理与步骤
   螺杆与机筒的间隙由两者的相对位置决定，调整需通过改变机筒或螺杆的径向位置实现：

• 机筒可调式：部分设备的机筒通过螺栓固定在机架上，松开固定螺栓后，可通过微调螺栓（或楔块）推动机筒沿径向移动，同时用塞尺实时测量间隙，达到标准后锁紧固定螺栓。

• 螺杆可调式：若机筒固定，可通过调整螺杆轴承座的径向位置（如增减轴承座与机架之间的垫片）改变螺杆中心位置，间接调整与机筒的间隙。例如：需减小间隙时，在轴承座外侧增加薄垫片（厚度 = 目标间隙 - 当前间隙），推动螺杆向机筒中心移动；反之则减少垫片。

3. 关键注意事项
   调整时需保证螺杆全长与机筒的间隙均匀（偏差≤0.05mm），避免局部间隙过小导致摩擦发热，或局部过大导致物料混合不均。可通过百分表沿螺杆长度方向多点测量，确保间隙一致性。

（二）螺杆与螺杆之间的啮合间隙调整

1. 测量当前间隙

• 对于平行双螺杆：转动螺杆至啮合位置，用塞尺测量齿顶与另一螺杆齿根的间隙（沿螺杆长度方向取 3~5 个点），同时用百分表检查两根螺杆的平行度（偏差需≤0.02mm/m）。

• 对于锥形双螺杆：因存在锥度，需按设备手册指定的轴向位置测量间隙（通常靠近出料端的间隙要求更严格）。

2. 调整步骤（以平行双螺杆为例）

• 松开从动螺杆轴承座的固定螺栓（主动螺杆位置通常固定，避免影响传动精度）。

• 通过增减轴承座与机架之间的调整垫片（厚度精度 0.01mm）改变从动螺杆的中心距：需减小间隙时，增加内侧垫片或减少外侧垫片；需增大间隙时则反之。

• 调整后用百分表复查平行度：将百分表固定在主动螺杆上，表头接触从动螺杆的轴颈，转动主动螺杆，确保全长范围内的跳动量≤0.03mm。

• 锁紧固定螺栓（按规定扭矩操作，避免轴承座变形），再次测量间隙，直至符合标准。

3. 特殊情况处理
   若螺杆因长期磨损导致间隙不均匀（如局部齿顶磨损），单纯调整位置无法修复，需先对螺杆进行修复（如堆焊、镀铬）或更换，再进行间隙调整。

三、调整后的验证与维护

1. 静态验证

• 手动盘车：转动螺杆，感受阻力是否均匀，无卡滞或异响（若有卡滞，可能是间隙过小或平行度超差，需重新调整）。

• 复测量：再次用塞尺和百分表确认间隙与平行度，确保无因锁紧螺栓导致的位置偏移。

2. 动态验证

• 空载运行：开机空载运转 30 分钟，观察电机电流是否稳定（无异常波动），机筒表面温度是否均匀（无局部过热）。

• 负载测试：投入物料（如 PP 或 PE），观察挤出物的外观（无黑斑、无未塑化颗粒），测量产量与能耗，与调整前对比：若产量提升、物料混合更均匀，说明间隙调整合理。

3. 定期维护

• 运行 100~200 小时后，停机检查间隙是否因振动或磨损发生变化。

• 对于高填充、高硬度物料（如玻纤增强塑料），需缩短检查周期（50~100 小时），避免间隙快速变大导致设备损伤。
