输液器双层管模具挤出机的核心原理：双物料共挤成型

其本质是通过两套独立的挤出系统（对应两种材料）将熔融状态的物料输送至特制的双层模具中，在模具内实现 “同心分层汇合”，最终经冷却、牵引定型为双层结构的管材。以下从核心组成和工作流程两方面详细说明其原理：

一、核心组成及作用

输液器双层管模具挤出机的核心组成可分为双挤出系统、双层复合模具、冷却定型系统、牵引系统四大部分，各部分协同作用实现双层管的连续成型。

1. 双挤出系统（主 / 辅挤出机）

两套独立的挤出机分别负责内层和外层材料的熔融、输送，结构基本一致（单螺杆挤出机），但需根据两种材料的特性（如熔融温度、粘度）匹配参数（螺杆转速、加热温度等）。

• 物料输送与熔融：医用级颗粒料（如内层 LDPE、外层 HDPE）分别通过各自的料斗进入螺杆料筒。螺杆旋转时，物料在 “机械剪切力” 和 “料筒加热” 的双重作用下逐渐熔融（固态→粘流态），并被螺杆向前输送。

• 压力控制：螺杆末端通过止逆环、机头压力传感器控制熔融物料的压力稳定（避免因压力波动导致双层管壁厚不均）。

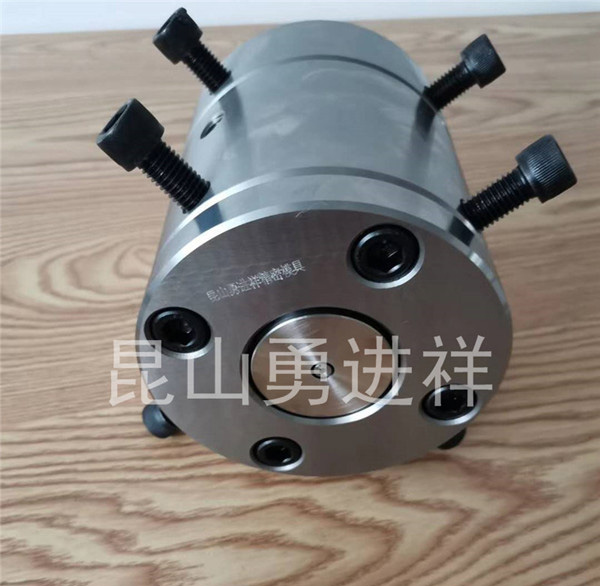

2. 双层复合模具（核心部件）

模具是实现 “双层结构同心复合” 的关键，其内部流道设计直接决定双层管的同心度、壁厚均匀性和层间粘合性。结构上分为分流区、汇合区和成型区：

• 分流区：两个挤出机的熔融物料分别通过独立的进料口进入模具，经各自的分流锥（或分流板）将物料 “分散→整流”，形成稳定的环形料流（内层料流走模具中心流道，外层料流走外围流道）。

• 汇合区：内层料流先通过 “芯棒” 形成内层管的初步形态；外层料流在汇合环处包裹在内层料流外侧，此时两层材料处于熔融状态，通过分子间作用力实现初步粘合（避免后期分层）。

• 成型区：通过 “口模” 的定型段（内壁光滑）将双层复合料流挤压成最终的管径尺寸（如常见的 φ2.5mm-φ4mm），并保证内外层壁厚均匀（公差需控制在 ±0.1mm 内，满足医用标准）。

3. 冷却定型系统

熔融状态的双层管从模具口模挤出后，需立即冷却定型（避免因自重或牵引导致变形）。通常采用水冷 + 真空定型组合方式：

• 刚挤出的双层管进入真空定型套（内壁与管外壁贴合），通过真空吸附力使管材外壁紧贴定型套内壁，保证外径尺寸精准；

• 定型套内通循环冷却水，通过热交换快速降低管材温度（从熔融态冷却至室温），使分子结构固化，稳定双层管的形态和尺寸。

4. 牵引系统

冷却后的双层管需通过牵引机匀速拉出（牵引速度与挤出速度需严格匹配），避免因速度不匹配导致管材拉伸变形或壁厚不均。牵引机通常采用 “履带式” 或 “滚轮式” 结构，通过摩擦力带动管材前进，并可通过变频电机调节速度（与挤出机螺杆转速、模具挤出量联动控制）。

二、工作流程（完整闭环）

1. 物料准备：内层料（如 LDPE）和外层料（如 HDPE）分别干燥除杂（避免颗粒中含水分或杂质导致管材出现气泡、污点），加入对应挤出机的料斗；

2. 熔融输送：双挤出机同时启动，螺杆旋转将物料熔融，通过压力控制将熔融料稳定输送至双层模具；

3. 模具复合：内层料在模具中心流道形成内管雏形，外层料在汇合区包裹内层，形成同心双层结构；

4. 冷却定型：复合后的双层管经真空定型套冷却，固化形态，保证外径和壁厚精度；

5. 牵引切割：牵引机以设定速度将定型后的管材拉出，最后通过在线切割装置（按输液器长度需求）切割成段，完成生产。

三、关键技术要求（医用场景特殊性）

1. 材料匹配：内层与外层材料需具有良好的相容性（熔融状态下能稳定粘合，避免使用中分层），且均需通过医用生物相容性认证（如 ISO 10993）；

2. 洁净度控制：挤出机料筒、螺杆、模具流道需高精度抛光（Ra≤0.8μm），避免物料残留或杂质污染；生产环境需为洁净车间（class 8 及以上）；

3. 参数稳定性：螺杆转速、加热温度、牵引速度需通过 PLC 系统联动控制（误差≤±1%），否则易导致双层管壁厚波动、同心度偏差（影响输液流速稳定性）。

综上，输液器双层管模具挤出机的核心是通过 “双物料共挤 + 精密模具复合 + 稳定定型”，实现两种材料性能的优势互补，最终生产出满足医用安全和功能需求的双层管材。其技术难点在于模具流道设计（保证同心度）和参数协同控制（保证尺寸稳定性）。

</
