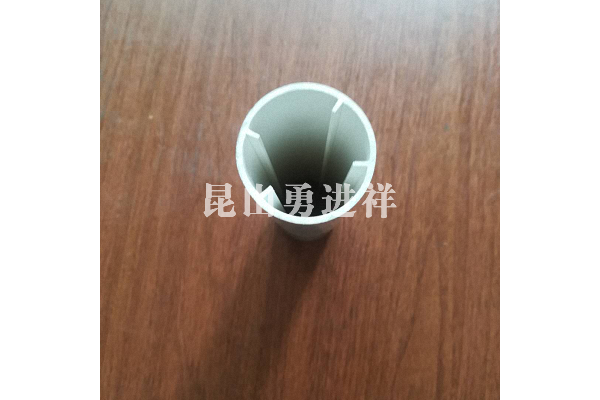

ABS 管挤出成型是将 ABS（丙烯腈 - 丁二烯 - 苯乙烯共聚物）原料通过挤出机加工成管状制品的过程，其核心原理是利用螺杆的输送、压缩和熔融作用，将固态原料转化为均匀的熔融态，再通过模具成型、冷却定型、牵引切割等环节，最终得到符合尺寸和性能要求的管状产品。以下是详细原理分析：

一、原材料准备：确保物料状态稳定

ABS 树脂是一种热塑性塑料，但其吸湿性较强（吸水率约 0.3-0.8%），潮湿会导致挤出过程中产生气泡、表面麻点等缺陷，因此原料预处理是关键第一步：

• 树脂选择：根据 ABS 管的性能需求（如强度、耐温性）选择合适牌号的 ABS 树脂（如通用级、耐热级等），必要时添加助剂（如抗氧剂、润滑剂、色母粒等），改善加工性能或赋予特定功能（如耐候性）。

• 干燥处理：通常在 80-90℃的热风干燥机中干燥 2-4 小时，使原料含水率降至 0.05% 以下，避免熔融时水分汽化产生气泡。

二、挤出机：物料熔融与输送的核心

ABS 管挤出主要采用单螺杆挤出机，其核心部件是螺杆和机筒，通过螺杆的旋转和机筒的加热，实现物料的 “固态→熔融态” 转化及定量输送，螺杆分为三段，各段功能如下：

注意：螺杆转速需与原料熔融速度匹配（通常 30-60r/min），转速过快可能导致剪切过热使 ABS 降解（产生异味或变色），过慢则塑化效率低。

三、机头与模具：管材成型的 “塑形器”

机头（连接挤出机与模具的过渡部分）和模具是决定 ABS 管形状和尺寸的核心，其作用是将熔融的 ABS 物料从螺杆的 “直线流动” 转化为 “环形管状流动”，并初步确定管材的内径和外径。

模具结构通常包括：

• 分流器（鱼雷头）：将熔融物料从螺杆的 “柱状流动” 分流为环形，避免物料中心堆积；同时支撑模芯，保证其与模套同心。

• 模芯与模套：模芯（内部）决定管材内径，模套（外部）决定管材外径，两者之间的环形间隙（口模间隙）即为管材的壁厚（壁厚 =（模套直径 - 模芯直径）/2）。

• 压缩区与定型区：熔融物料通过分流器后，在模芯与模套之间的环形通道中进一步压实、成型，压缩区（靠近分流器）使物料充满整个通道，定型区（靠近出口）则确保管材初步成型。

关键要求：模芯与模套必须严格同心（同心度误差≤0.05mm），否则会导致管材壁厚不均；口模间隙需根据管材壁厚设计，通常比最终壁厚大 10-20%（因冷却后会有轻微收缩）。

四、冷却定型：固定管材尺寸与形状

从模具挤出的管坯处于高温黏流态（约 180-200℃），需立即冷却定型，否则会因自重或应力变形。ABS 管常用真空定型法，原理如下：

• 管坯进入真空定型套（内壁与管材外径匹配），定型套通过抽真空（真空度 0.04-0.06MPa）使管坯外壁紧贴定型套内壁，同时定型套内部通冷却水（水温 20-30℃），通过热交换快速带走管坯热量，使 ABS 从黏流态固化为玻璃态（定型）。

• 冷却速度需控制：过快会导致管材内外层收缩不均产生内应力（易开裂），过慢则定型不充分（尺寸偏差大），通常冷却时间为 3-5 秒（根据管材直径调整）。

五、牵引与切割：保证管材连续生产与长度精度

• 牵引：定型后的管材由牵引机（如履带式牵引）匀速拉动，牵引速度需与挤出速度严格匹配（牵引速度 = 挤出速度 ×（1 + 收缩率），ABS 收缩率约 0.5-1.5%）。若牵引速度过快，管材会被拉伸（壁厚变薄、长度变长）；过慢则管材堆积（直径变大、壁厚变厚）。

• 切割：根据需求长度，由自动切割装置（如旋转刀片或锯片）在牵引过程中同步切割，切割时需保持稳定（避免管材振动导致切口歪斜），切口通常需打磨光滑（去除毛刺）。

总结：ABS 管挤出的核心逻辑

通过 “原料干燥→螺杆熔融输送→模具塑形→真空冷却定型→牵引切割” 的连续流程，将 ABS 树脂的 “固态→熔融态→固态” 转化，利用温度、压力、速度的精准控制，最终得到尺寸稳定、性能合格的管状制品。其中，物料塑化均匀性（螺杆与温度控制）、模具同心度（壁厚精度）、冷却定型效率（尺寸稳定性）是保证 ABS 管质量的三大关键。
