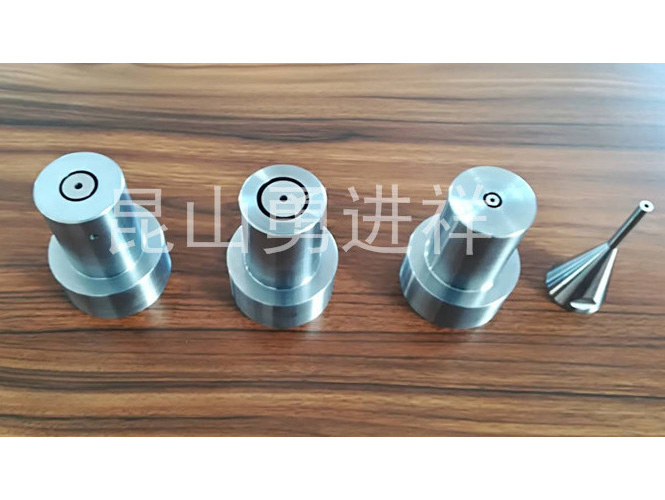

PC 管的芯模和口模是 PC 管挤出成型模具中的关键部件，以下是关于它们的详细介绍：

芯模

• 定义与作用：芯模是成型 PC 管材内表面的零件，其主要作用是确定管材的内径尺寸，并为熔融的 PC 材料提供内部支撑，使材料在挤出过程中形成所需的管状结构2。

• 结构设计

• 收缩角：芯模通常设计有收缩角 β，其值取决于 PC 材料的特性，目的是有利于熔体流动，消除熔体经过分流器后形成的接合缝2。

• 长度：芯模的长度 L1 一般与口模定型段长度相等，以保证管材内表面的成型质量和尺寸精度2。

• 组合结构：为了便于加工与更换，芯棒可采用组合结构，如由小哈夫块、型芯等组合并嵌入芯棒端部而形成特定的型槽2。

• 材料选择：一般选用具有良好的强度、硬度、耐磨性和耐腐蚀性的材料，如模具钢等，以保证芯模在高温、高压的挤出成型过程中能够保持稳定的形状和尺寸，并且具有较长的使用寿命。

口模

• 定义与作用：口模是成型 PC 管材外表面的零件，其作用是使熔融的 PC 材料在挤出过程中形成所需的管材外径尺寸和表面形状，并对管材起到初步的定型作用2。

• 结构设计

• 内径尺寸：口模内径不等于 PC 管材的外径，因为从口模挤出的管坯由于压力突然降低，塑料会因弹性恢复而发生管径膨胀，同时管坯在冷却和牵引作用下管径会发生缩小，所以需要根据 PC 材料的特性和管材的最终尺寸要求，精确设计口模的内径2。

• 定型段：口模具有一定长度的定型段，其作用是使挤出的管坯在该段内进一步冷却和定型，以保证管材的外径尺寸精度和表面质量。

• 拼合结构：为了便于加工、安装和调整，口模可采用拼合结构，或将机头沿轴线分段后组合而成2。

• 材料选择：与芯模类似，口模也常采用模具钢等材料制造，以满足高强度、高硬度、耐磨性和耐腐蚀性的要求。同时，为了提高口模的表面质量和脱模性能，还可以对其表面进行抛光、镀铬等处理。

二者的配合

• 间隙控制：芯模与口模之间的间隙大小直接影响管材的壁厚和质量。间隙过大，管材壁厚会增加，且可能导致管材表面不光滑；间隙过小，则可能会造成管材壁厚过薄，甚至出现堵塞现象。因此，需要精确控制芯模与口模之间的间隙，以保证管材的壁厚均匀性和尺寸精度2。

• 同轴度要求：芯模和口模必须保持良好的同轴度，否则会导致管材的壁厚不均匀，影响管材的力学性能和使用效果。在模具安装和调试过程中，需要采用专业的工具和方法，对芯模和口模的同轴度进行精确调整和校准。
