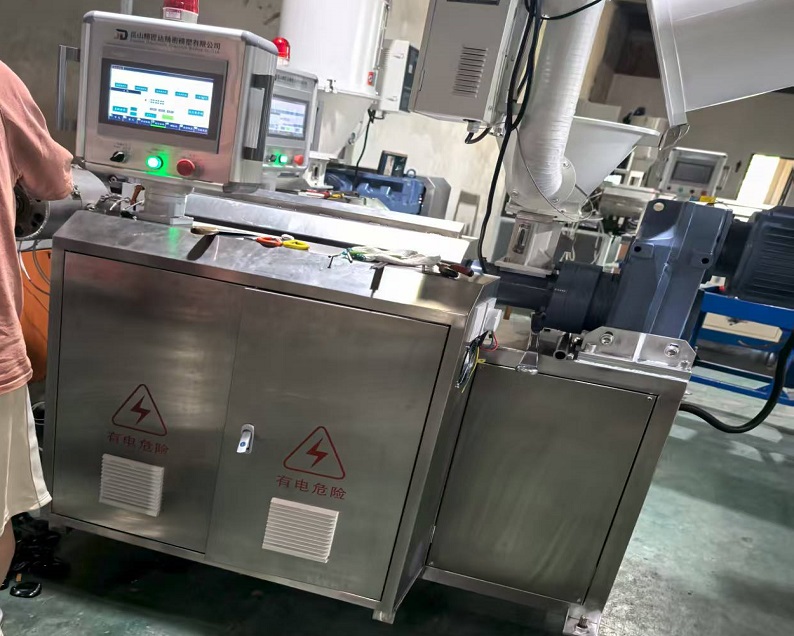

高速挤出机是塑料、橡胶等高分子材料加工中常用的设备，其核心功能是通过高温、高压和剪切作用将固态原料（如颗粒、粉末）熔融塑化，并连续挤出成特定形状（如管材、板材、线缆包覆层等）。与普通挤出机相比，高速挤出机通过优化螺杆设计、提高转速等方式，实现了更高的生产效率。其工作原理可分为以下几个关键环节：

一、原料输送阶段

高速挤出机的原料（通常为颗粒状）首先通过料斗进入机筒。机筒内的螺杆通过高速旋转（转速通常可达 300-1500r/min，远高于普通挤出机的 50-200r/min），利用螺杆螺槽的螺旋推力，将原料从加料口向机筒末端（模具方向）输送。

• 关键设计：为防止原料在加料口 “架桥”（堆积堵塞），部分高速挤出机的料斗会配备搅拌装置或振动机构；螺杆的加料段螺槽较深，以增大输送量，适应高速运转需求。

二、熔融塑化阶段

原料在输送过程中，通过三种方式被加热熔融：

1. 外部加热：机筒外壁通常分为多段（如 3-6 段），每段配备电加热圈（或热油 / 蒸汽加热装置），通过热传导将热量传递给原料，使原料温度逐渐升高至熔融点（如塑料通常在 150-300℃）。

2. 剪切生热：高速旋转的螺杆与机筒内壁之间形成强烈的相对运动，原料被挤压、摩擦和剪切，产生大量热量（这是高速挤出机塑化的核心动力，可减少对外部加热的依赖，甚至在高速下需冷却控温）。

3. 压缩生热：螺杆的螺槽深度从加料段到熔融段逐渐变浅（压缩段设计），原料被压缩，密度增大，进一步通过挤压产生热量。

通过以上作用，固态原料逐渐熔融，形成均匀的熔体。

三、熔体均化与加压阶段

熔融后的熔体进入螺杆的均化段（计量段）：

• 该段螺槽深度较浅，螺杆通过旋转将熔体进一步搅拌、混合，确保熔体的温度、成分均匀。

• 同时，螺杆的推力将熔体持续加压，克服模具流道的阻力，使熔体以稳定的压力和流量进入模具。

四、成型与挤出阶段

均化后的熔体在压力作用下进入模具（机头），模具的流道和口模根据产品形状（如管材的圆形口模、板材的扁平口模）将熔体成型为特定截面的连续坯料。

• 坯料被连续挤出后，通过冷却装置（如冷水槽、风环）快速降温定型，再经牵引机牵引、切割（或卷取），最终得到成品。

高速挤出机的核心特点（与普通挤出机对比）

1. 高转速与高产量：通过提高螺杆转速，单位时间内输送和塑化的原料量大幅增加，生产效率可提升 50%-200%。

2. 强化剪切与混合：高速旋转带来更强的剪切作用，不仅能快速塑化原料，还能更好地混合添加剂（如色母粒、填充剂），提升熔体均匀性。

3. 精准控温系统：因剪切生热显著，需配备更精密的温控装置（如分段水冷 / 油冷），防止熔体过热降解。

4. 螺杆与机筒优化：通常采用特殊螺杆结构（如屏障型螺杆、分离型螺杆），减少熔体回流，提高塑化效率和稳定性。

总结

高速挤出机的工作原理本质是 “输送 - 塑化 - 均化 - 成型” 的连续过程，其核心通过高速旋转强化剪切生热与物料输送，在保证熔体质量的前提下实现高效生产，广泛应用于塑料管材、薄膜、线缆等领域。
